【方法】塑膠標準件阻燃性能測試標準要求

• 塑膠標準件阻燃性能測試標準有IEC阻燃性能和UL阻燃性能測試兩個方面,分別代表去歐洲和美洲方向產品的測試方法!歐線的材料阻燃性主要據產品特性測試針焰或灼熱絲;美線主要測試UL94V-0/1/2等幾個阻燃防火級別!

  IEC阻燃性能:


  ①針焰試驗:適用于固定載流部件就位的絕緣材料(如:骨架、軌道頭等),火焰施加在受試樣的表面,施加火焰的持續時間為10S在受試樣下方200mm±5mm處水平展開的一張薄紙.

  工具:針焰測試儀,薄紙.



  ②灼熱絲試驗:適用于不固定帶電部件就位的、但提供防觸電保護的絕緣部件,以及固定安全特性低電壓(不超過50V交流有效值的載流)部件就位的絕緣材料部件.如:普通塑膠燈罩, 表面施加溫度為650度，三菱客戶筒燈燈罩表面施加溫度為850度，持續時間在30S之內,在受試樣下方200±5mm處放置一張水平展開的薄紙.


  工具:灼熱絲測儀,薄紙.


  判定：IEC阻燃性能:試驗中將火焰撤走30s之內，試樣上任何火苗均應熄滅；任何散落的燃燒物均不應燃燒下方的薄紙.

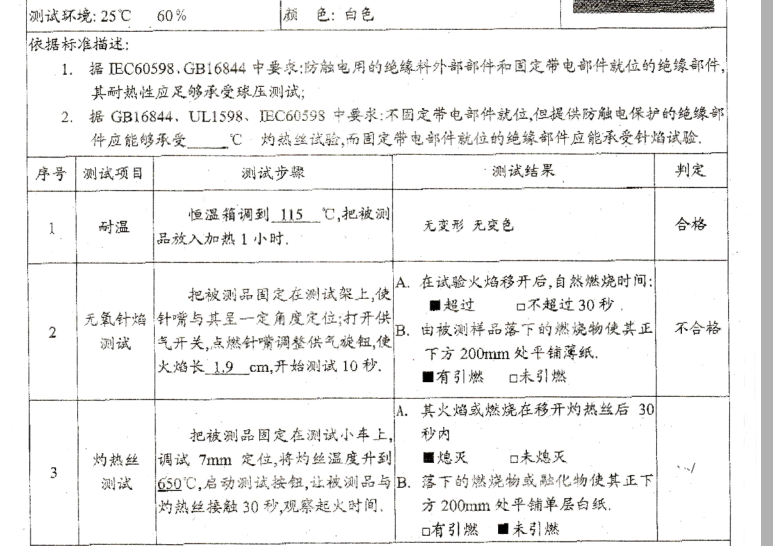

  針焰實驗和灼熱絲實驗表格圖解:





  UL阻燃性能:(如:外殼/防爆板等)

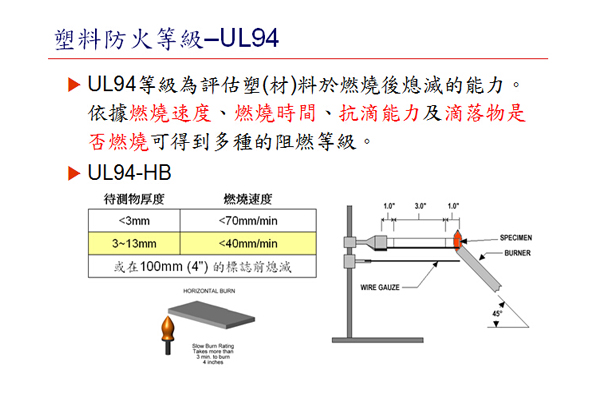

  UL94V-HB級測試圖:（比較少用,只作簡介）




  UL94V-0/1/2阻燃防火等級測試:

  ①夾持從上端夾入6mm,長度方向朝下,樣品下端離預置重量0.08g,尺寸50*50mm,100%純度,最大厚度不超過6mm的棉花層上表面保持300±10mm距離.



  ②燃具:甲烷流量105ml/min,背壓力10mm水柱.



  ③火焰高度20±1mm,施加火焰的持續時間為10±0.5S.燃燒10S后將火焰以300mm/min撤走150mm遠, 同時記錄余焰時間t1,余焰停止時立刻再次燃燒10±0.5S,移開后記錄余焰時間t2和余燃時間t3.



  ④余焰和余燃的判別可以用小片棉花接觸,能點燃則為余焰.



  ⑤如果點燃后火焰熄滅,則忽略該樣品,用另外的樣品進行測試.若是因為樣品發出的氣體將火焰熄滅,則為樣品發出的氣體將火焰熄滅,則燒時間達到10±0.5S時停止并移開燃具.



  判定: UL阻燃性能:具體按技術文件要求參照美國ANSI/UL94標準進行判定!

  UL94V-0/1/2阻燃防火等級測試圖解:





  2017.08.03     龍三塑膠標準件     龍三老周
