產品介紹:

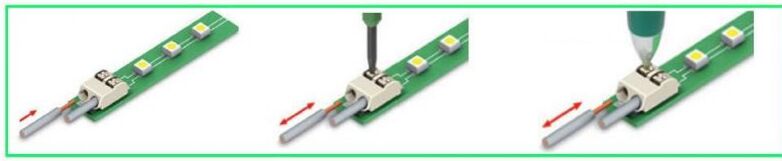

2060系列PCB 、SMD接線端子外型極其緊湊,是PCB表面貼裝應用的理想選擇。該接線端子S型籠式彈簧(CAGE CLAMPxS)連接技術,單股硬導線可直接插入接線單元,操作簡單且節省時間。端子本身帶有的推壓鍵又方便了細多股導線的連接。2060系列采取側面進線方式,推壓鍵則位于頂部,操作方向為由上至下,從而節省了空間。
型號:2060
參考標準 UL IEC
額定電壓 300V 3200V
額定電流 9A 9A
導線線徑 22~18AWG 0.2~0.75 mm2
耐電壓 AC600V/1MIN
環境溫度 -40℃~105℃
剝線長度 6-7mm
間距 4mm
塑件 PA66 UL 94V-0
焊腳 高精度磷青銅,鍍錫
彈片 高精度磷青銅
燈條接線端子尺寸圖:
2018.3.13 東莞市龍三塑膠標準件制造有限公司 謝小姐 13316667951
詳細描述:
2060系列PCB 、SMD接線端子外型極其緊湊,是PCB表面貼裝應用的理想選擇。該接線端子S型籠式彈簧(CAGE CLAMPxS)連接技術,單股硬導線可直接插入接線單元,操作簡單且節省時間。端子本身帶有的推壓鍵又方便了細多股導線的連接。2060系列采取側面進線方式,推壓鍵則位于頂部,操作方向為由上至下,從而節省了空間。
型號:2060
參考標準 UL IEC
額定電壓 300V 3200V
額定電流 9A 9A
導線線徑 22~18AWG 0.2~0.75 mm2
耐電壓 AC600V/1MIN
環境溫度 -40℃~105℃
剝線長度 6-7mm
間距 4mm
塑件 PA66 UL 94V-0
焊腳 高精度磷青銅,鍍錫
彈片 高精度磷青銅
