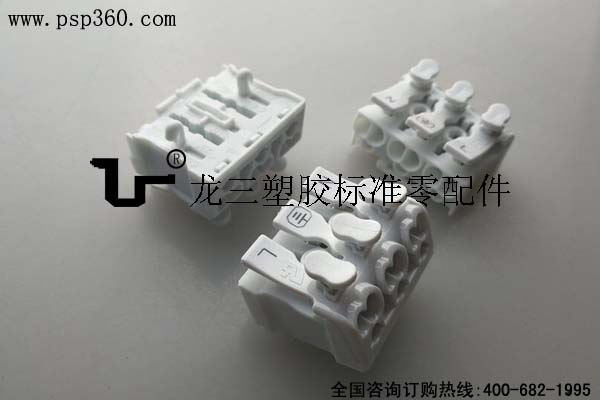

按壓式快速接線端子臺P02系列 使用方法

• 按壓式快速接線端子臺P02系列，廣泛應用于led燈具燈飾家電電器，方便快捷連接電線。今天小編就為大家講一講如何正確的使用！

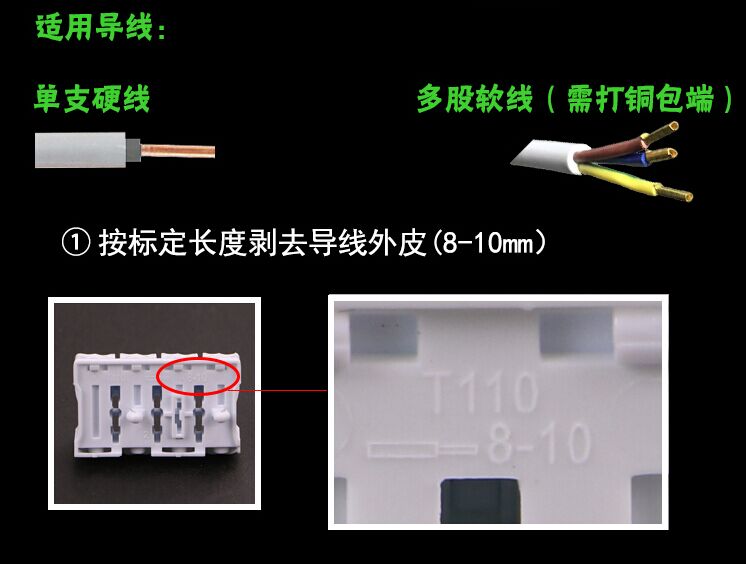

  P02系列按壓端子臺適用單支硬線或者多股軟線（需打銅包端）可接0.5平方-2.5平方線，按照端子底部標定長度剝去導線外皮8-10mm。

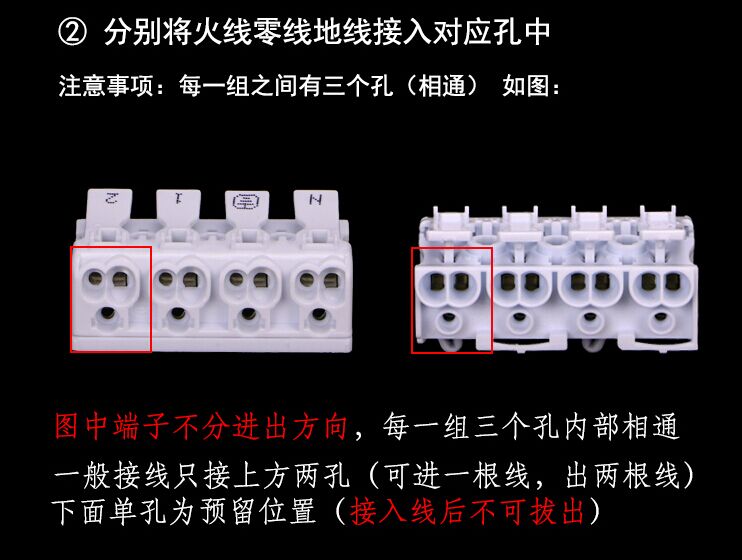

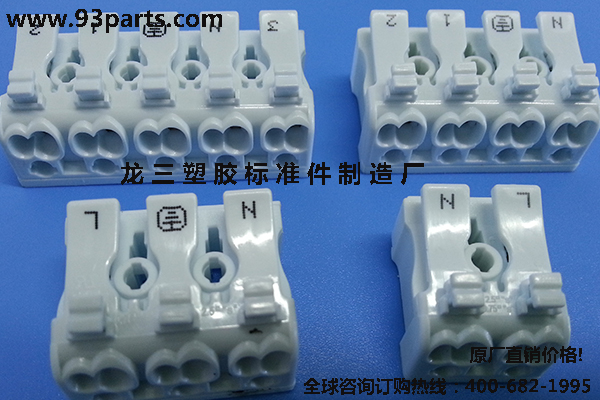

  此產品上會帶有絲印LN字母，這兩個字母分別代表火線與零線，L為火線N為零線，L為正極、N為負極，一般3根的電線接220V，紅色為火線黃色為零線，綠色加黃色為地線一般3根的電線：接220V 紅色為火線；黃色為零線；綠色+黃色為地線。分別將火線零線地線接入對應孔中，如下圖。





  出線過程

  單按鈕系列，一側直接按著按鈕可拔線，一側出線時需要用工具一字螺絲刀往T型孔內按入，即可拔線。此款適用于有按鈕一側由客戶使用接線，另一側由工廠內部接線，節約成本！
  雙按壓系列，先把一側按著按鈕拔出線材，另外一側也按著按鈕就可以直接拔線，不需要借助工具，成本比較高！

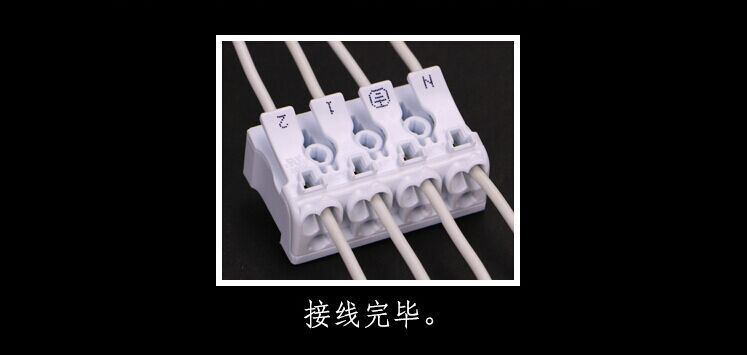

  完成以上步驟，即完成接線。






  2018.9.15   東莞市龍三塑膠標準件廠   謝小姐  13316667951   QQ：2885534377
