壓線板的應用

• 目前VED兩芯扁線有兩種尺寸，標準的2芯扁線是0.75mm² 18#線，另一種是2芯扁線0.5mm² 20#線。

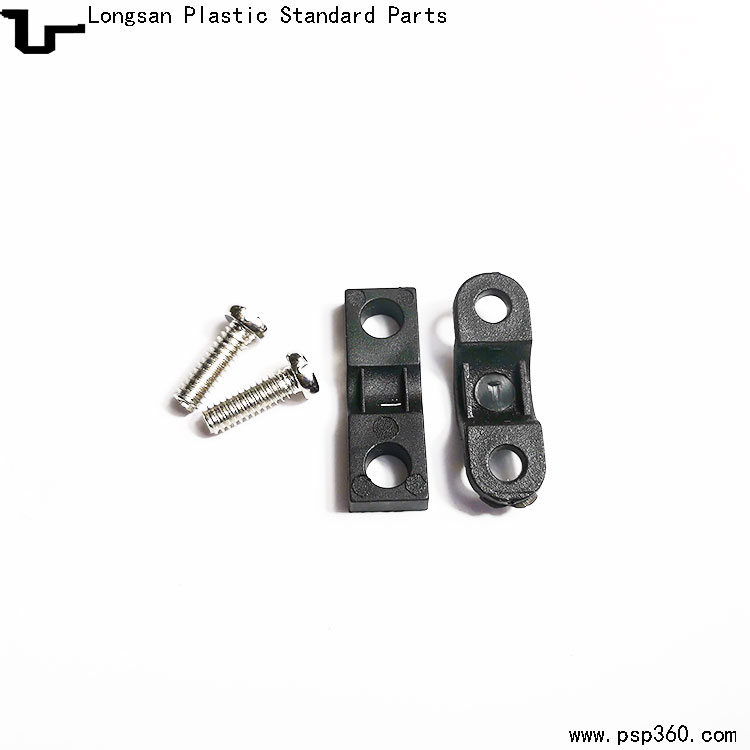

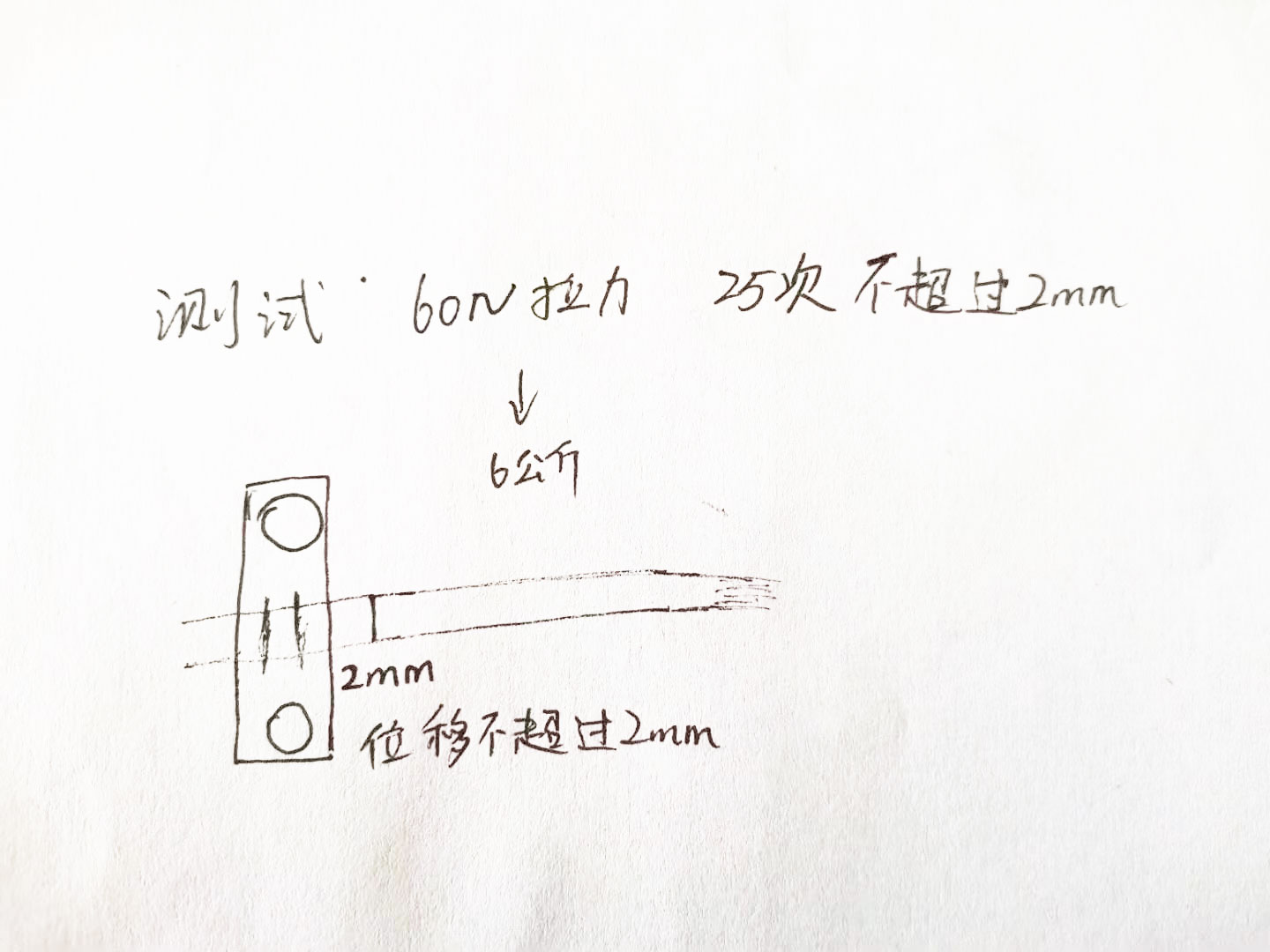

  今天分享的這篇案例是我們的一家老客戶在使用中因線材的變化而產生的問題，之前客戶用的線材是標準的2芯扁線是0.75mm² 18#線，在燈具中固定線材需要達到60N的扭力測試，1分鐘25次，位移不超過2mm。我們幫客戶匹配的是孔距15mm的小弧形壓線板+直角壓線板對壓使線材牢牢固定，能達到標準！但是最近客戶反映壓線板固定線材后扭力達不到60N，這是什么原因呢？之前一直用的好好的，壓線板模具也沒有變化，怎么會壓不緊呢？



  我們馬上跟客戶工程取得聯系，在溝通過程中我們知道了，原來是線材發生了變化，現在改用了VDE 2芯扁線0.5mm² 20#線，這樣線材就變細了。我們從對方工程那邊更清楚的了解到壓線板固定線材一定要過防拉測試，要壓的死死的，不能位移2mm。

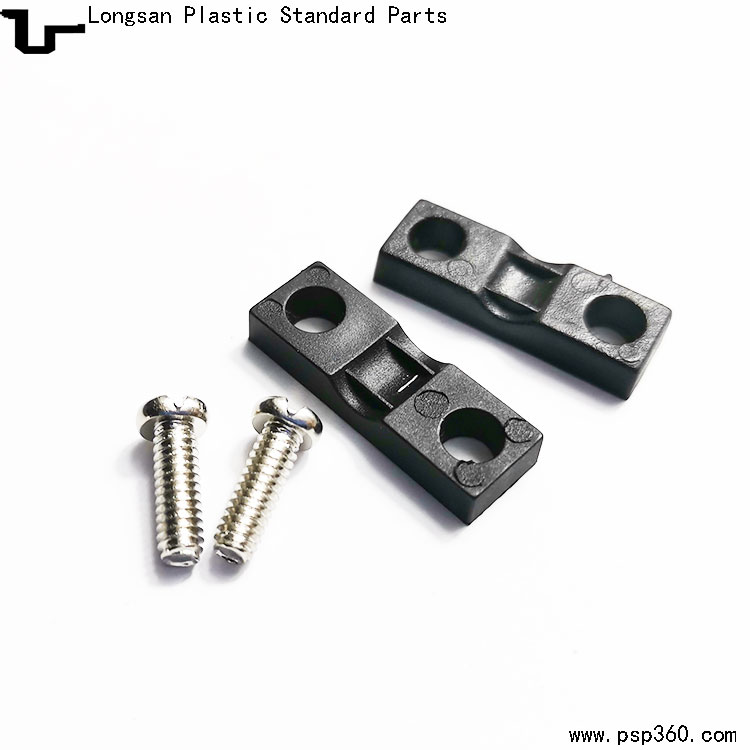

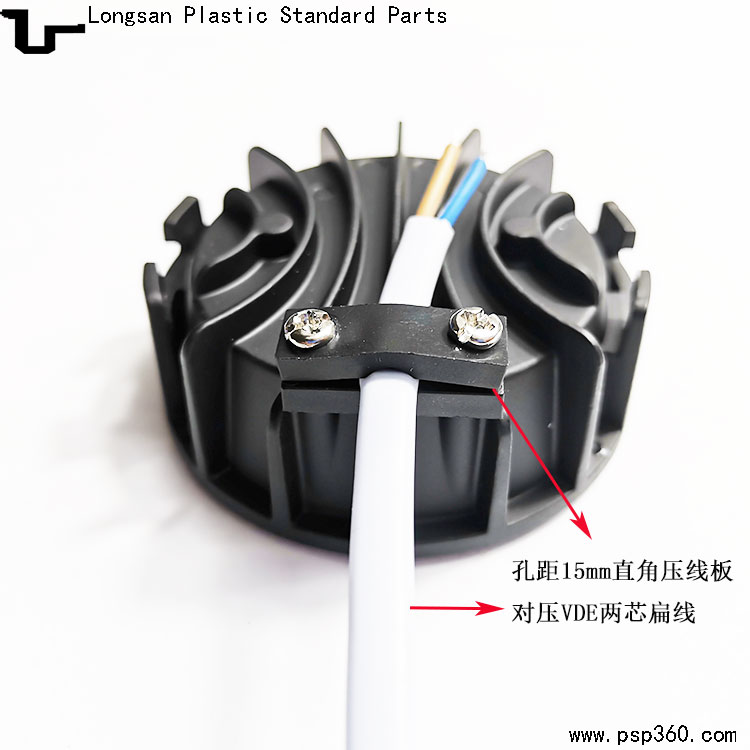

  經過兩天的測試，我們給出了2份方案。第一份方案還是采用原來的孔距15mm小弧形壓線板+直角型壓線板對壓，線材上面套上套管來增加線材的直徑，使線材變粗一些。這個方案的難點在于套套管比較麻煩，裝配過程也會變慢。第二份方案是用兩個孔距15mm的直角壓線板對壓，使線材固定，如果還是覺得不夠緊，可以把直角壓線板反一面固定，采用這種方案，我們建議兩邊固定的螺絲要加長一些，這樣就能壓緊了。

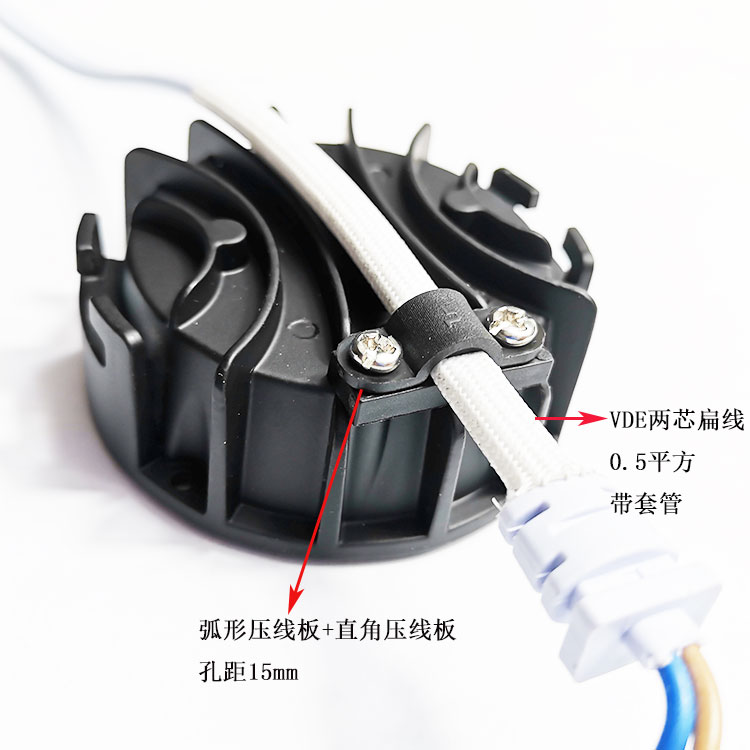

  最后客戶試了我們的兩個方案，還是采用了孔距15mm小弧形壓線板+直角型壓線板對壓加套管。因為客戶一直是這樣使用的，外觀不想改變！客戶采用了我們加套管的方案，能幫助他們解決難題，我非常高興，從這個方案中，我也學到了不少，對壓線板的使用更進一步的了解了。


  2019.12.7   東莞市龍三塑膠標準件廠謝小姐  13316667951
