產品介紹:
.UL合格之 NYLON 66(本色),防火等級 94V-2。
.機板孔徑:ø4.8+/-0.1mm。

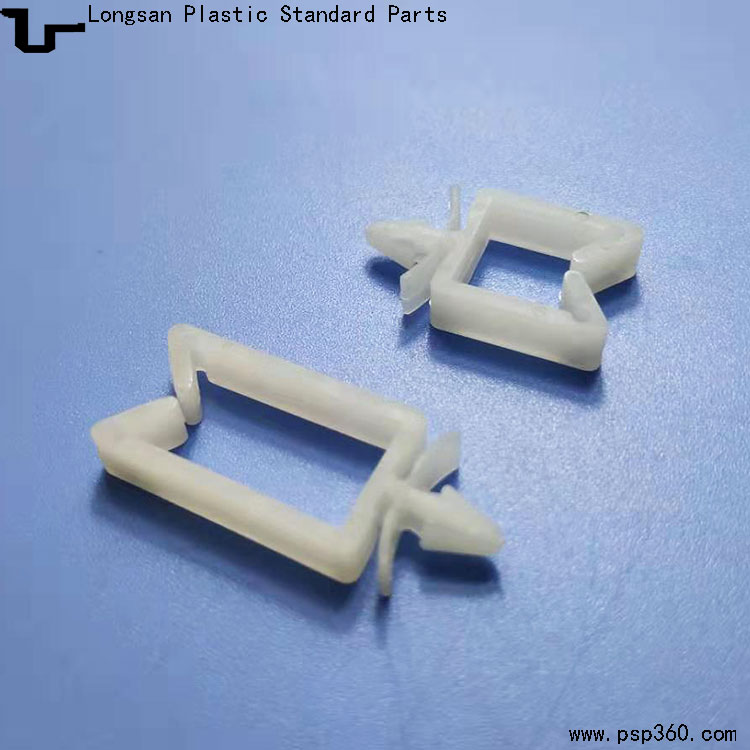

.可容納單一或多組電纜,只需將電線卡入方形的固定座中。單向進入的固定座設計能確保內部的電纜無法從入口處意外松脫。插鞘式的設計只需插入預先鉆好洞的基板上,即可固定。插鞘兩旁的翼形設計可強化固定的穩定性。
.隨著電機、電子配線的復雜度與日俱遽增,使用配線固定鈕的安裝配線可以減少使用空間,常應用于機械機構或鐵路控制箱
. 精確的固定住線路。 將線路與PC板隔開,以隔絕發熱零件之干擾 。
.基板鉆孔 4.8mm,先把夾線套固定、再將欲固定之電線放入套中,即可將電線牢牢扣住,可作任何方向 與角度的固定電線之用。

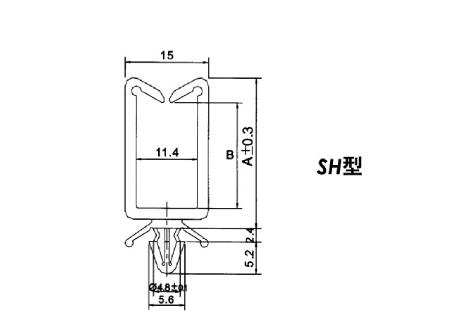

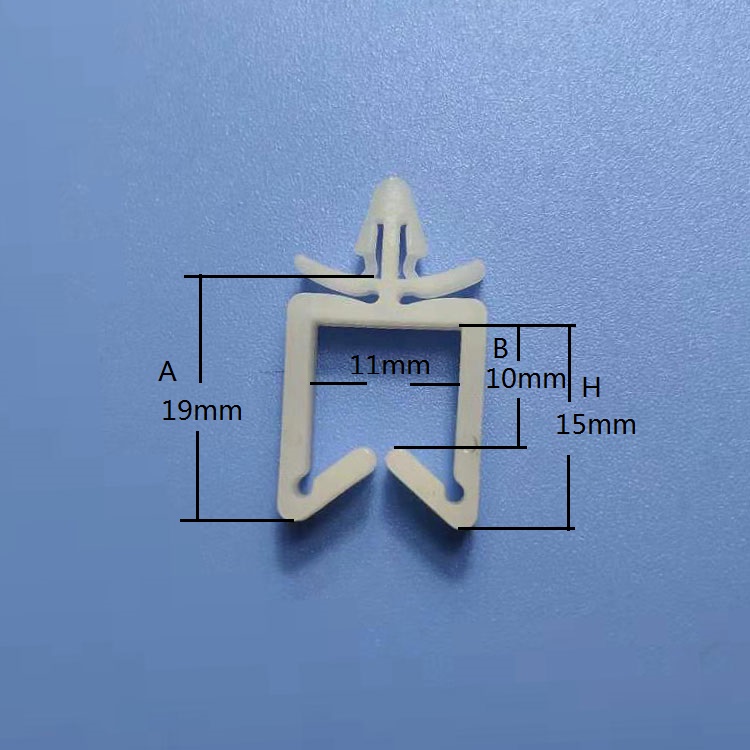

馬鞍形夾線套尺寸圖:
型號
ltem No. |
尺 寸
Dimension |
適用PCB板 |
包裝
Packing |
H |
A |
B |
W |
鉆孔 |
板厚 |
KWS-0 |
9.0 |
13.0 |
4.0 |
11.0 |
4.8 |
2.0 |
100pcs |
KWS-1 |
15.0 |
19.0 |
10.0 |
11.0 |
4.8 |
2.0 |
KWS-2 |
24.0 |
28.0 |
19.0 |
11.0 |
4.8 |
2.0 |
KWS-3 |
31.0 |
36.0 |
28.0 |
11.0 |
4.8 |
2.0 |
2019.8.16 東莞市龍三塑膠標準件制造有限公司 謝小姐 13316667951
詳細描述:
.UL合格之 NYLON 66(本色),防火等級 94V-2。
.機板孔徑:ø4.8+/-0.1mm。
.可容納單一或多組電纜,只需將電線卡入方形的固定座中。單向進入的固定座設計能確保內部的電纜無法從入口處意外松脫。插鞘式的設計只需插入預先鉆好洞的基板上,即可固定。插鞘兩旁的翼形設計可強化固定的穩定性。
.隨著電機、電子配線的復雜度與日俱遽增,使用配線固定鈕的安裝配線可以減少使用空間,常應用于機械機構或鐵路控制箱
. 精確的固定住線路。 將線路與PC板隔開,以隔絕發熱零件之干擾 。
.基板鉆孔 4.8mm,先把夾線套固定、再將欲固定之電線放入套中,即可將電線牢牢扣住,可作任何方向 與角度的固定電線之用。
